测控装置

    为了控制系统或确保系统正常运行，系统中必须安装控制、测量和保护装置，如阀门，流量和压力调节装置，测量装置，自动化部件等。

阀门

   闸阀
    这种阀门具有开启和关闭力小，对水流的阻力小，并且水流可以两个方向流动等优点，但结构比较复杂。50毫米以上金属阀门多用法兰连接，50毫米以下的阀门用螺纹连接。闸阀在灌溉系统中被广泛应用，灰铸铁外壳的金属闸阀长期使用后会发生较严重的锈蚀沉淀，可以用黄铜、不锈钢或塑料闸阀代替，但价格较贵。

    球阀
    球阀在灌溉系统中应用较广泛，主要用在支管进口处。球阀结构简单，体积小，对水流的阻力也小，缺点是开启或关闭太快，会在管道中产生水锤（管道内水流速度突然变化时压力会升高）。因此在主干管上不宜采用球阀，可用在在干、支管上或其末端作冲冼之用，冲洗排污效果好。

    截止阀
    与闸阀和球阀相比，截止阀具有结构简单、密封性能好、制造维修方便等优点。但它对水流的阻力比较大，另外在开启和关闭时用力也较大。灌溉系统中在首部枢纽与供水管连接时，或在施肥和施药与灌溉水管相连接时需要安装截止阀，以防止化肥或农药等化学物污染水源。

    逆止阀
    逆止阀主要用来防止水倒流。如在供水管与施肥系统之间的管道中装上逆止阀，当供水停止时，逆止阀自动关闭，使肥料罐里的化肥和农药不能倒流回供水管中，另外在水泵出水口装上逆止阀后，当水泵突然停止时可以防止水倒流，从而避免了水泵倒转。

    安全阀
    安全阀又称减压阀，主要用于消除管路中超过设计的或管道所能承受的压力，保证管道安全输配水。如管路中由于开、关阀门过快或实然停机时造成管路中压力突然上升，安全阀就可以有效地消除这些压力，防止发生管道爆裂和接头松脱等事故。一般使用弹簧式减压阀，安装在水泵出水侧的主干输水管上。对于大型输水管网，可以用大直径封闭式安全阀。

    进排气阀
    进排气阀又称为真空破坏阀，主要安装在系统供水管、干、支管等的高处。当管道开始输水时，管中的空气向管道高处集中，此时主要起排除管中空气的作用，防止空气在此形成气泡而产生气阻，保证系统安全输水。当停止供水时，由于管道中的水流逐渐被排出，致使管道内会出现负压，此时主要起进气作用。常用的进排气阀有塑料和铝合金等材料制成。

返回页首

流量与压力调节装置

此类装置是为了保证灌水均匀，调节管道中的压力和流量。

    流量调节器
   流量调节器主要是通过改变过水断面大小和形状来调节流量的。在正常工作压力时流量调节器中的橡胶环处于正常工作状态，通过的流量为所要求的流量；当水压力增加时，水压迫使橡胶环变形，过水断面变小，限制了水流通过，使流量保持稳定不变，保证了系统各级管网流量的稳定和灌水器流量的均匀度。

    调压管
    调压管又称水阻管、消能管，是在毛管进口处安装一段直径为4毫米的细塑料管。其工作原理是利用小管径及相应长度的细管沿程摩擦阻力来消除毛管进口处的多余压力，使进入毛管的水流保持在设计允许的压力状态。利用调压管调节流量和压力，要比用专门的流量或压力调节器节省投资。

返回页首

测量装置

    压力表
    压力表是滴灌系统中必不可少的量测仪器，它可以反映系统是否按设计正常运行，特别是过滤器前后的压力表，它实际上是反映过滤器堵塞程度及何时需要清洗过滤器的指示器。常用的压力表是弹簧管压力表。

    水表
    水表用来计量管道输水流量大小和计算灌溉用水量的多少。水表一般安装在首部枢纽中过滤器之后的干管上。选用水表时，一般要求过流能力大而水头损失小，量水精度高且量程范围大，使用寿命长，维修方便价格便宜。

返回页首

    中央控制器
    中央控制器被看作自动化灌溉系统的大脑。控制器根据灌溉管理人员输入的灌溉程序（灌水开始时间、延续时间、灌水周期等）向电磁阀发出电信号，开启及关闭灌溉系统。控制器可分机电式及混合路式，交流式及直流式。控制器的容量可大可小，最小的控制器可控制一个电磁阀，最大的可控制数百个电磁阀。控制器额定输入电压可为220伏或110伏，额定输出电压为24伏。实际输出电压通常在26～28伏。一台控制器可控制若干个轮灌区，一个轮灌区定义为一个站。一般生产厂家提供多种站式控制器以供选择，有6、8、9、12、16、24、32、40等站式，一个站可控制2～3个电磁阀。

    自动控制器工作之前，必须输入时间程序。程序输入有多种方式，有的通过面板上的键输入程序，有的通过一个独立的程序编辑器输入，有的则两者皆备。较好的控制器通常可设置数套程序以满足系统内不同作物或不同灌水方法（喷、滴灌等）下的灌水要求。

    随着技术的发展，控制器的功能将越来越多，如用微机控制的全自动化系统，能够做到智能管理，只要输入一些数据后，便可进行无人化控制。但是，功能越多，往往价格越高，维修越困难。选定控制器时应依具体要求选择。

控制器

电磁阀

    自动阀

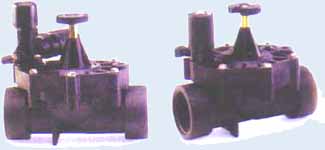

    自动阀种类很多，按其操作的方式分为水动阀、电磁阀等；按其功能又可分为开闭阀、截止阀、逆止阀、体积阀、顺序动作阀等。最为常用的是电磁阀。
