3WP-2000型行走式喷雾塔



    3WP-2000型行走式喷雾塔是专门为农药研究和生产部门模拟测试农药田间行走喷雾效果而设计的,专用的均匀扇形雾喷头保证农药喷雾均匀且施药液量计量准确,伺服驱动保证行走速度均匀且任意调控,独立的顶部行走喷雾和侧面行走喷雾使可喷作物高度覆盖面大大提高,为农药对高杆作物穿透性防效研究提供了良好的对比平台。电器控制设计高效、安全、可靠性强。为田间农作物喷雾试验提供了良好的实验室研究设备。设备采用全不锈钢整体制造密封性能好,可视性强,操作人员无任何农药污染,具有自清洗功能和排风系统。

1.电源:单相1.2KW 220V 50HZ
2.外形尺寸:2200×650×1500mm(长×宽×高)
3.设备全部采用304不锈钢整体制造,密封、防腐性能好,自动清洗和排风。
4.喷雾塔采用微电脑触模屏控制,全自动程序控制和手动控制两种方式。
5.行走速度可在0.12~1.2m/s 无级任意可调。
6.可喷作物高度在0~1000mm范围内任意可调。
7.作业方式:顶部行走喷雾、侧面行走喷雾。
8.施药量:8ml~50ml
9.残液量:小于0.1ml
10.可实现田间亩施液量:20L/亩~110L/亩
11.可喷作物幅宽:300×1200mm(有效幅宽×有效行程)
12.专用304不锈钢压力储液罐和专用扁平均匀雾喷头保证农药喷雾均匀且施液量计量准确。



3WPSH-500D型可控定量喷雾设备、3WPSH-500E型potter喷雾塔

  3WPSH-500D型可控定量喷雾设备和3WPSH-500E型potter喷雾塔是专门为满足农药生物测定的需要而设计的。系统以最佳喷雾方式、简捷快速地对作物进行微量精确定量均匀喷雾,农药在作物靶标上的喷雾沉积量均匀一致,测试数据重复性、同一性强,提高生效检测数据的可靠性。整体密封性能好,对操作人员无任何农药污染,且具有自清洗能力。该系统已获国家实用新型专利(专利号:ZL98 2 42719.0)。

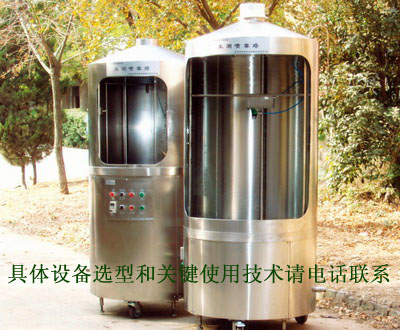

    3WPSH-500D型可控定量喷雾设备(如图1所示)是以液力喷雾方式对作物以多种不同喷雾角度(如顶喷、底侧喷和顶底共喷)进行立体旋转均匀喷雾。系统设立了两组喷雾升降机构和喷雾旋转台。旋转台转速由变频调速器控制来实现旋转台的无级调速。升降机构可控制喷头的高度升降,使用时可根据实际需要进行喷雾高度调节。
    3WPSH-500E型potter喷雾塔(如图2所示)是以气液二相喷雾方式(potter喷雾法)对作物进行微量精确定量均匀喷雾,系统同样设立了喷雾升降机构和喷雾旋转台。

1、旋转台
2、底侧喷头
3、密闭可视窗
4、清洗喷头
5、顶喷头
6、喷头升降机构
7、加药口

1 3WPSH-500D型
 可控定量喷雾设备
     示意图



1、旋转台
2、喷头升降机构
3、密闭可视窗
4、清洗喷头
5、气雾喷头
6、吸药口

2 3WPSH-500E型
potter喷雾塔示意图



主要技术参数:
主要技术参数:
1. 电源: 单相 1.0KW 220V 50HZ
2. 外形尺寸:1800×φ800mm(高×直径),总重量为120kg。
3. 设备采用全封闭304不锈钢结构,上部喷雾密封可视,
4.可视窗:550×500mm(高×宽)
5.顶部设有排风口,排风口直径:150mm
6.具有自动排风和自清洗功能。
7.旋转台直径:φ500mm
8.旋转速度:6~20 转/分,无级可调
9. 喷雾方式:顶部喷雾、底部喷雾和顶底共同喷雾三种喷雾形式
10.顶喷头升降高度调节范围:150mm
11.底侧喷头升降高度调节范围:50mm
12.喷雾形式:
  3WPSH-500D型采用液力喷雾
    雾滴中径:70微米。
    最小可喷药液量:20ml
    压力药罐:304不锈钢,耐压0.8MPa以上,保证施液量计量准确,残液量小于0.1ml
  3WPSH-500E型采用气力喷雾
    雾滴中径:30微米。
    最小可喷药液量:2ml
    残液量:0



研制单位:农业部南京农业机械化研究所
地址:南京市中山门外柳营100号
邮编:210014
联系人:张 玲
电话、传真:025-84346226 13382792588
E-mail: nnnzl1965@126.com
